รายละเอียดสินค้า:
การชำระเงิน:
|
| รายการ: | มอเตอร์แรงบิดสูงความเร็วต่ำ | แอปพลิเคชัน: | เครื่องจักรสร้างถนน |
|---|---|---|---|
| หน้าแปลน: | หน้าแปลนล้อ | เพลา: | เพลา 14T |
| วัสดุ: | เหล็กหล่อ | การรับประกัน: | 1 ปี |
| เน้น: | เครื่องยนต์ล้อไฮดรอลิก พร้อมวาล์วบรรเทาสะพาน,มอเตอร์ไฮดรอลิกแรงบิดสูงความเร็วต่ำ,เครื่องยนต์ล้อไฮดรอลิก BMSY100 |
||
รายละเอียดสินค้า:

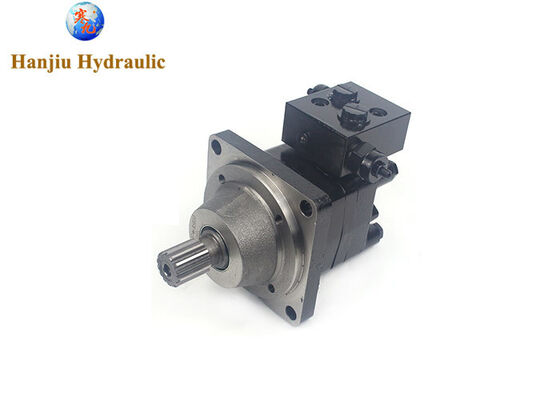

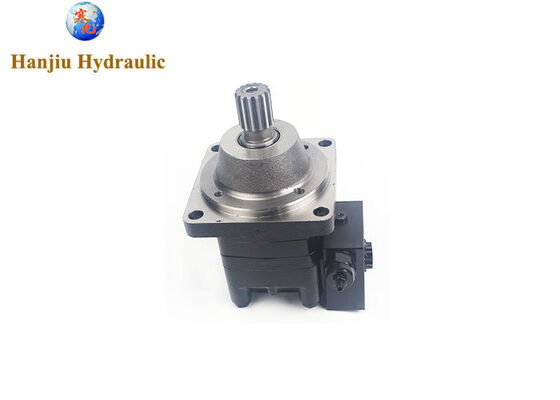

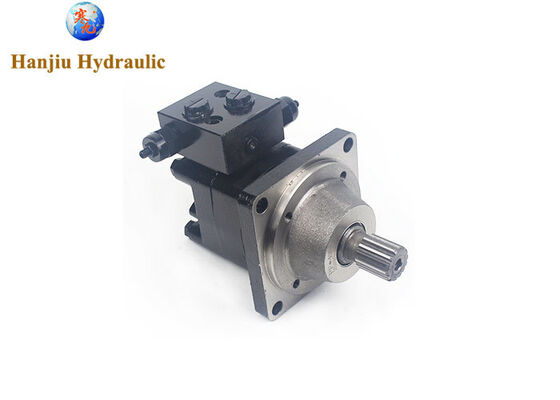

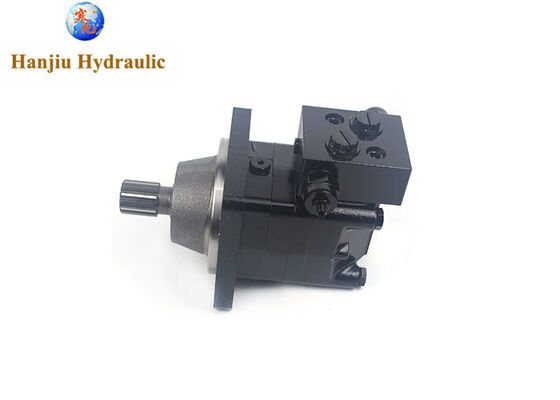

พิมพ์รหัส BMSY-100-W-FE-S& FYSD-15-S
รายละเอียด:
ความจุกระบอกสูบ:100cc
หน้าแปลน: หน้าแปลนล้อ
ขนาดเพลา:เพลาØ31.75 ,คีย์สลัก 14-DP12/24
ขนาดพอร์ต: 7/8-14UNF
วาล์ว FYSD
อัตราการไหล:60ลิตร
ช่วงความดัน: 15Mpa
บีเอ็มเอสวายข้อมูลจำเพาะหลัก:
| พิมพ์ | บีเอ็มเอสวาย 80 |
บีเอ็มเอสวาย 100 |
บีเอ็มเอสวาย 125 |
บีเอ็มเอสวาย 160 |
บีเอ็มเอสวาย 200 |
บีเอ็มเอสวาย 250 |
บีเอ็มเอสวาย 315 |
บีเอ็มเอสวาย 400 |
บีเอ็มเอสวาย 475 |
|
| การกระจัดทางเรขาคณิต (cm3/รอบ) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | 475 | |
| สูงสุด ความเร็ว (รอบต่อนาที) | ต่อ | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 185 | 155 |
| ภายใน | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 225 | 185 | |
| สูงสุด แรงบิด (นิวตัน·เมตร) | ต่อ | 225 | 290 | 365 | 485 | 586 | 708 | 880 | 880 | 910 |
| ภายใน | 305 | 390 | 480 | 590 | 705 | 860 | 1,000 | 980 | 990 | |
| สูงสุด เอาท์พุต (กิโลวัตต์) | ต่อ | 16 | 18 | 18 | 18.1 | 18.1 | 18 | 17 | 11 | 9 |
| ภายใน | 20 | 22 | 23 | 25 | 24 | 23.8 | 20.2 | 12 | 11 | |
| สูงสุด แรงดันตกคร่อม (MPa) | ต่อ | 20.5 | 20.5 | 20.5 | 21 | 21 | 20 | 20 | 16 | 14 |
| ภายใน | 27.5 | 27.5 | 27.5 | 26 | 25 | 25 | 24 | 19 | 15 | |
| จุดสูงสุด | 29.5 | 29.5 | 29.5 | 28 | 27 | 27 | 26 | 21 | 17.5 | |
| สูงสุด การไหล (ลิตร/นาที) | ต่อ | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| ภายใน | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| สูงสุด แรงดันขาเข้า (MPa) | ต่อ | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| ภายใน | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| น้ำหนัก (กก.) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 13.2 | 14.3 | |
* แรงดันต่อเนื่อง :สูงสุด. มูลค่าของมอเตอร์ที่ทำงานอย่างต่อเนื่อง
* แรงดันไม่สม่ำเสมอ :สูงสุด มูลค่าของมอเตอร์ที่ทำงานใน 6 วินาทีต่อนาที
* แรงดันสูงสุด:สูงสุด มูลค่ามอเตอร์ทำงาน 0.6 วินาทีต่อนาที
ติดต่อผู้เชี่ยวชาญด้านไฮดรอลิกหรือ HANJIU แก้ไขปัญหามอเตอร์ไฮดรอลิกทั้งหมดของคุณ
การระบุออร์บิทัลมอเตอร์ของ HANJIU OMS ที่ถูกต้องเป็นไปตามขั้นตอนทางวิศวกรรมที่เป็นระบบ:
● ขั้นตอนที่ 1: คำนวณแรงบิดเอาท์พุตที่ต้องการ รวมถึงปัจจัยการบริการการใช้งาน (โดยทั่วไปคือ 1.5 ถึง 2.0 สำหรับอุปกรณ์การทำเหมืองและการก่อสร้าง)
● ขั้นตอนที่ 2: กำหนดแรงดันการทำงานของระบบที่มีอยู่ และยืนยันความเพียงพอของพิกัดแรงดันมอเตอร์
● ขั้นตอนที่ 3: คำนวณอัตราการไหลของไฮดรอลิกที่ต้องการ: Q = Vg xn / 1000 (ลิตร/นาที)
● ขั้นตอนที่ 4: ตรวจสอบว่าความเร็ว การไหล และแรงดันที่คำนวณได้ทั้งหมดอยู่ภายในขอบเขตหน้าที่ต่อเนื่องของมอเตอร์
● ขั้นตอนที่ 5: เลือกหน้าแปลนการติดตั้ง (E2, E4, F6, W, E2B, SP, D หรือ E), ประเภทเพลา (ทรงกระบอก, ร่องฟัน หรือเรียว) และการกำหนดค่าพอร์ต
● ขั้นตอนที่ 6: ระบุซีลเพลา (HPS มาตรฐานหรือแรงดันสูง) ตามแรงดันย้อนกลับของท่อส่งกลับที่คาดไว้
