ฮันจิว OMV ซีรีส์

มอเตอร์วงโคจรสำหรับงานหนัก

เอกสารไวท์เปเปอร์ทางเทคนิค

รองรับ Danfoss OMV | แรงบิดสูง | การเพิ่มประสิทธิภาพต้นทุน | จัดส่งที่รวดเร็ว

ฉือเจียจวง Hanjiu Technology Co., Ltd. | 2025

สารบัญ

บทสรุปผู้บริหาร 3

รู้เบื้องต้นเกี่ยวกับมอเตอร์วงโคจรสำหรับงานหนัก 4

หลักการเกโรเลอร์และระบบส่งกำลัง 4

คุณสมบัติการออกแบบโครงสร้างซีรีส์ OMV 5

ภาพรวมซีรีส์ HANJIU OMV 6

กลุ่มผลิตภัณฑ์: OMV 315 ถึง OMV 800 6

ข้อดีทางวิศวกรรมที่สำคัญ 7

ข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์ 8

ข้อมูลประสิทธิภาพเต็มรูปแบบ OMV 315 ถึง OMV 800 8

คู่มือการคัดเลือกและซองผลงาน 10

ความเข้ากันได้และความสามารถในการสับเปลี่ยนของ Danfoss OMV 11

ตัวอ้างอิงโยงมิติ 11

การเปรียบเทียบประสิทธิภาพ 12

ชุดซีลและชิ้นส่วนบริการ 13

การใช้งานหนัก 14

อุปกรณ์ทางทะเลและนอกชายฝั่ง 14

การทำเหมืองแร่และการแปรรูปแร่ 15

รอกและรอกอุตสาหกรรม 15

การก่อสร้างและการเกษตร 16

การจัดการที่มีมนุษยธรรมและการเพิ่มประสิทธิภาพ TCO 17

การลดต้นทุนการบำรุงรักษา 17

ความพร้อมของชิ้นส่วนและการสนับสนุนทางเทคนิค 18

ความได้เปรียบทางการแข่งขัน 19

การวิเคราะห์ราคา-ประสิทธิภาพ 19

การส่งมอบและห่วงโซ่อุปทานทั่วโลก 20

การประกันคุณภาพและการทดสอบ 21

บทสรุป 22

อ้างอิง 23

บทสรุปผู้บริหาร

ส่วนมอเตอร์ไฮดรอลิกออร์บิทัลสำหรับงานหนักถือเป็นภาคส่วนที่มีความต้องการมากที่สุดด้านเทคโนโลยีพลังงานของไหล การใช้งาน เช่น เครื่องกว้านทางทะเล เครื่องบดสำหรับเหมืองแร่ และรอกอุตสาหกรรม จำเป็นต้องมีระบบขับเคลื่อนที่ให้แรงบิดสูงสุดที่ความเร็วต่ำ ในขณะที่ยังคงความน่าเชื่อถือสูงสุดภายใต้ภาระหนักอย่างต่อเนื่อง มอเตอร์ออร์บิทัลซีรีส์ HANJIU OMV ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงตามข้อกำหนดที่เข้มงวดเหล่านี้ โดยมอบความสามารถในการสับเปลี่ยนด้านการทำงานและมิติเต็มรูปแบบกับซีรีส์ Danfoss OMV ในรุ่นดิสเพลสเมนต์ทั้งห้ารุ่นตั้งแต่ OMV 315 ถึง OMV 800

เอกสารไวท์เปเปอร์ทางเทคนิคนี้นำเสนอข้อมูลทางวิศวกรรมที่ครอบคลุม การวิเคราะห์การใช้งาน และเหตุผลทางเศรษฐกิจสำหรับการระบุมอเตอร์ซีรีส์ HANJIU OMV ในระบบไฮดรอลิกสำหรับงานหนัก การวิเคราะห์แสดงให้เห็นว่ามอเตอร์ HANJIU OMV มีเอาต์พุตแรงบิด อัตราแรงดัน และอายุการใช้งานเทียบเท่ากับมอเตอร์ Danfoss OMV ขณะเดียวกันก็ให้ข้อได้เปรียบด้านต้นทุนรวมในการเป็นเจ้าของที่สำคัญผ่านราคาการเข้าซื้อกิจการที่แข่งขันได้ ระยะเวลาในการส่งมอบที่สั้นลง และรูปแบบบริการหลังการขายที่คำนึงถึงมนุษย์ซึ่งออกแบบมาโดยเฉพาะเพื่อลดค่าใช้จ่ายในการบำรุงรักษาตลอดอายุการใช้งาน

ซีรีส์ HANJIU OMV ครอบคลุมช่วงการเคลื่อนที่สำหรับงานหนักตั้งแต่ 333 ซม./รอบ (OMV 315) ถึง 801 ซม./รอบ (OMV 800) พร้อมความสามารถในการบิดต่อเนื่องขยายเป็น 1800 นิวตันเมตร และพิกัดแรงดันใช้งานต่อเนื่องสูงสุด 225 บาร์ ทุกรุ่นมีโครงสร้างแบริ่งลูกกลิ้งสำหรับงานหนักเพื่อความสามารถในการรับน้ำหนักในแนวรัศมีและแนวแกนเป็นพิเศษ ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่ภาระของเพลาภายนอกมีความสำคัญ

รู้เบื้องต้นเกี่ยวกับมอเตอร์วงโคจรสำหรับงานหนัก

มอเตอร์แบบวงโคจรสำหรับงานหนักมีตำแหน่งพิเศษภายในประเภทที่กว้างกว่าของระบบขับเคลื่อนไฮดรอลิกแรงบิดสูงความเร็วต่ำ ต่างจากมอเตอร์สำหรับงานเบาที่ออกแบบมาสำหรับไดรฟ์เสริมที่ใช้งานทั่วไป มอเตอร์ออร์บิทัลสำหรับงานหนักจะต้องทนต่อความเครียดทางกลที่รุนแรง ความแตกต่างของแรงดันสูง และรอบการทำงานที่ยืดเยื้อในสภาพแวดล้อมที่ความล้มเหลวของอุปกรณ์ส่งผลให้เกิดผลกระทบทางเศรษฐกิจอย่างรุนแรง

การกำหนด OMV ภายในระบบการจำแนกประเภทมอเตอร์แบบวงโคจรมาตรฐานอุตสาหกรรม ระบุประเภทการกระจัดที่ใหญ่ที่สุดภายในกลุ่มมอเตอร์ Geroler กระแสหลัก มอเตอร์ซีรีส์ OMV มีลักษณะเฉพาะด้วยโครงสร้างทางกายภาพที่กว้างขวาง โครงสร้างภายในเสริมแรง ระบบแบริ่งสำหรับงานหนัก และค่าการเคลื่อนที่เริ่มต้นที่ประมาณ 300 cm³/รอบ และขยายไปถึงมากกว่า 800 cm³/รอบ คุณลักษณะเหล่านี้ทำให้ซีรีส์ OMV เป็นตัวเลือกที่เป็นธรรมชาติสำหรับการใช้งานระบบขับเคลื่อนหลักในเครื่องจักรกลหนัก ซึ่งตัวมอเตอร์เองถือเป็นส่วนประกอบในเส้นทางวิกฤต

HANJIU Technology ได้ลงทุนอย่างมากในการพัฒนาและปรับปรุงขีดความสามารถในการผลิตซีรีส์ OMV โดยตระหนักว่ามอเตอร์แบบวงโคจรสำหรับงานหนักเป็นทั้งโอกาสทางการตลาดที่สำคัญและความท้าทายทางเทคนิคที่มีความต้องการสูง ซีรีส์ OMV ของบริษัทได้รับประโยชน์จากเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขั้นสูง อุปกรณ์การผลิต Geroler ที่มีความแม่นยำ และโครงสร้างพื้นฐานการทดสอบคุณภาพที่ครอบคลุมซึ่งสร้างขึ้นโดยเฉพาะสำหรับการตรวจสอบมอเตอร์ไฮดรอลิกที่มีดิสเพลสเมนต์ขนาดใหญ่

หลักการเกโรเลอร์และระบบส่งกำลัง

ซีรีส์ HANJIU OMV เช่นเดียวกับมอเตอร์ออร์บิทัลสมัยใหม่อื่นๆ ใช้กลไก Geroler (Gerotor พร้อมลูกกลิ้ง) เป็นสถาปัตยกรรมการส่งกำลังขั้นพื้นฐาน การออกแบบ Geroler ปรับปรุงตามหลักการ Gerotor แบบคลาสสิกโดยการนำแบริ่งลูกกลิ้งเข็มระหว่างกลีบโรเตอร์ภายในและฟันสเตเตอร์ภายนอก การปรับเปลี่ยนที่ดูเหมือนเรียบง่ายนี้ให้ข้อได้เปรียบทางวิศวกรรมที่สำคัญซึ่งมีความสำคัญอย่างยิ่งในการใช้งานหนัก:

•ลดการสูญเสียแรงเสียดทาน:การกลิ้งสัมผัสกันระหว่างลูกกลิ้งและฟันสเตเตอร์ช่วยลดแรงเสียดทานจากการเลื่อนที่ส่วนต่อประสานเชิงกลหลัก ปรับปรุงประสิทธิภาพเชิงกลได้ 5-8% เมื่อเทียบกับการออกแบบ Gerotor ทั่วไปที่ทำงานที่แรงดันและความเร็วเท่ากัน

•ยืดอายุการซีล:แรงเสียดทานที่ลดลงส่งผลให้การสึกหรอของซีลลดลงและอุณหภูมิในการทำงานลดลง ส่งผลโดยตรงต่อระยะเวลาการบริการที่ยาวนานขึ้น และลดความน่าจะเป็นที่ซีลจะล้มเหลวอย่างรุนแรงในระหว่างการใช้งานหนักอย่างต่อเนื่อง

•ประสิทธิภาพแรงบิดเริ่มต้นที่สูงขึ้น:รูปทรงหน้าสัมผัสแบบกลิ้งจะรักษาลักษณะการเสียดสีที่สม่ำเสมอตลอดช่วงแรงดันเต็ม ทำให้ประสิทธิภาพแรงบิดในการสตาร์ทเกินกว่า 88% ของแรงบิดตามทฤษฎี แม้ที่แรงดันใช้งานสูงสุด

•ปรับปรุงเสถียรภาพความเร็วต่ำ:ความต้านทานเชิงกลที่ลดลงที่ส่วนต่อประสาน Geroler ช่วยลดการกระเพื่อมของแรงบิดและการลื่นไถลที่ความเร็วคืบคลาน ซึ่งจำเป็นสำหรับการควบคุมกว้านและรอกที่แม่นยำ

ในซีรีส์ OMV ชุดเกียร์ Geroler ได้รับการปรับขนาดเพื่อรองรับปริมาณการเคลื่อนที่ขนาดใหญ่ที่จำเป็นสำหรับเอาท์พุตแรงบิดสูง ผู้จัดจำหน่ายวาล์วดิสก์ซึ่งขับเคลื่อนโดยตรงด้วยเพลาส่งออกผ่านข้อต่อแบบร่องภายใน กำหนดเวลาการส่งและไอเสียของของไหลไฮดรอลิกไปยังแต่ละห้องอย่างแม่นยำผ่านวงจรวงโคจรที่สมบูรณ์ รูปทรงของจังหวะวาล์วได้รับการปรับให้เหมาะสมกับระยะการเคลื่อนที่และช่วงความเร็วการทำงานของวาล์วแต่ละรุ่น OMV

คุณสมบัติการออกแบบโครงสร้าง OMV ซีรี่ส์

ซีรีส์ HANJIU OMV รวมการเสริมโครงสร้างและการอัพเกรดส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการบริการหนัก คุณลักษณะการออกแบบเหล่านี้ทำให้ซีรีส์ OMV แตกต่างจากตระกูลมอเตอร์ออร์บิทัลสำหรับงานเบา และรับประกันประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมการทำงานที่ท้าทายที่สุด:

•แบริ่งลูกกลิ้งสำหรับงานหนัก:แบริ่งลูกกลิ้งเรียวขนาดใหญ่ที่ปลายทั้งสองของเพลาให้ความสามารถในการรับน้ำหนักในแนวรัศมีที่ยอดเยี่ยม (แรงในแนวรัศมีสูงถึง 25,000 นิวตัน) และการดูดซับแรงขับตามแนวแกนอย่างมีนัยสำคัญ ข้อมูลจำเพาะของตลับลูกปืนนี้ทำให้สามารถติดตั้งเฟือง ดรัม และรอกขนาดใหญ่ได้โดยตรง โดยไม่ต้องอาศัยการรองรับตลับลูกปืนจากภายนอก ซึ่งเป็นข้อได้เปรียบที่สำคัญในการออกแบบเครื่องจักรขนาดกะทัดรัด

•การก่อสร้างที่อยู่อาศัยเสริม:ตัวเรือนเหล็กหล่อกลมผนังหนา (เกรดขั้นต่ำ GGG50) พร้อมรูปทรงร่องที่ได้รับการปรับปรุงให้ความแข็งแกร่งของโครงสร้างที่จำเป็นสำหรับการรับแรงกดดันภายในสูงโดยไม่มีการโก่งตัวซึ่งอาจส่งผลต่อการวางแนวของ Geroler

•ระบบซีลเพลาแรงดันสูง:การจัดเรียงซีลเพลาแบบหลายปากพร้อมองค์ประกอบการซีล PTFE รองรับแรงดันส่งคืนสูงสุด 25 บาร์ โดยไม่ต้องใช้ท่อระบายน้ำจากภายนอก การกำหนดค่าซีลแรงดันสูงเสริมช่วยให้แรงดันท่อส่งกลับอยู่ที่ 40 บาร์สำหรับวงจรไฮดรอลิกแบบวงปิด

•วาล์วป้องกันการเกิดโพรงอากาศในตัว:วาล์วระบายกากบาทภายในและเช็ควาล์วป้องกันการเกิดโพรงอากาศช่วยปกป้องมอเตอร์จากแรงดันที่เพิ่มขึ้นอย่างรวดเร็วในระหว่างการลดความเร็ว และป้องกันสภาวะสุญญากาศที่สร้างความเสียหายในระหว่างการกลับทิศทางอย่างรวดเร็ว

•ตัวเลือกเพลาเส้นผ่านศูนย์กลางขนาดใหญ่:การกำหนดค่าเพลาที่มีจำหน่าย ได้แก่ เพลาทรงกระบอก 50 มม. และ 60 มม. พร้อมร่องสลักสำหรับงานหนัก รวมถึงตัวเลือกร่องฟัน SAE และ DIN เพื่อเชื่อมต่อกับส่วนประกอบระบบขับเคลื่อนแรงบิดสูง

•การกำหนดค่าพอร์ตการไหลสูง:พอร์ตหน้าแปลน BSP หรือ SAE ขนาดใหญ่พร้อมทางเดินภายในที่กว้างขวางช่วยลดข้อจำกัดทางเข้าที่อัตราการไหลสูงซึ่งจำเป็นเพื่อให้ได้ความเร็วพิกัดที่การเคลื่อนที่ขนาดใหญ่

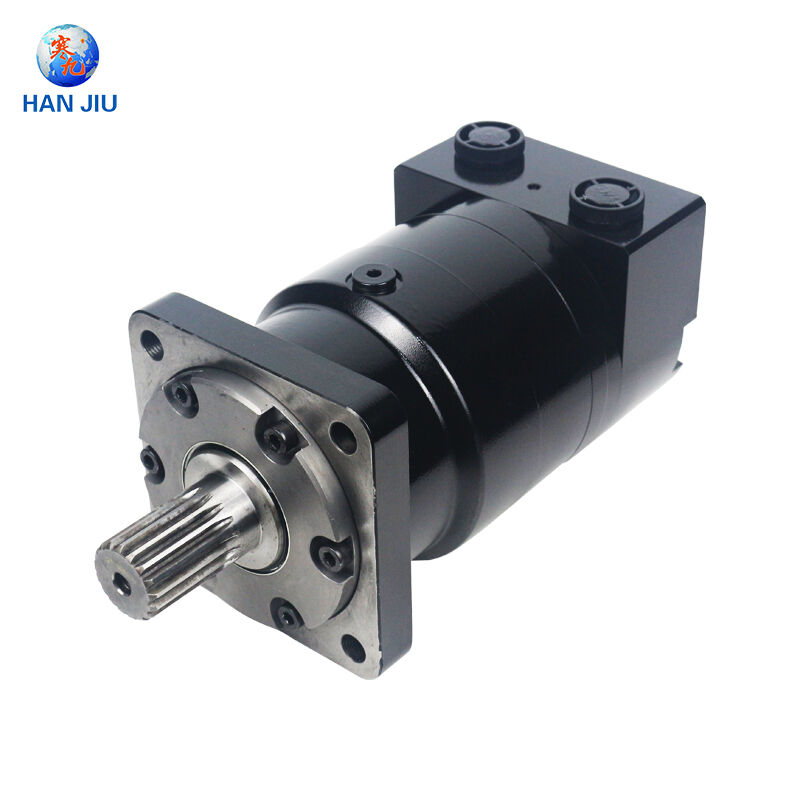

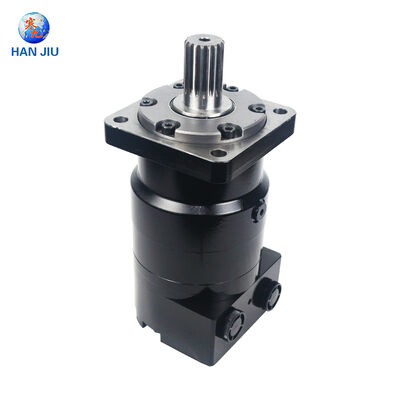

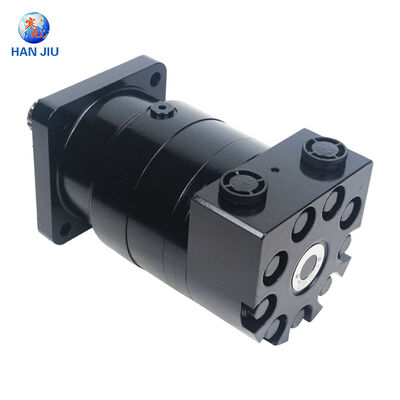

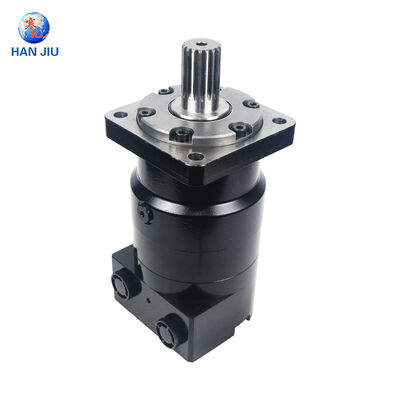

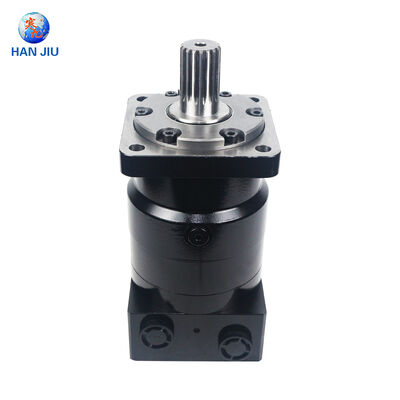

ภาพรวมซีรีส์ HANJIU OMV

ซีรีส์ HANJIU OMV ประกอบด้วยรูปแบบการเคลื่อนที่ห้าแบบที่ได้รับการออกแบบมาเพื่อครอบคลุมการใช้งานระบบขับเคลื่อนไฮดรอลิกสำหรับงานหนักอย่างครบถ้วน แต่ละรุ่นถูกกำหนดโดยการกระจัดที่ระบุเป็นลูกบาศก์เซนติเมตรต่อรอบ ทำให้มีการอ้างอิงการเลือกที่ใช้งานง่ายสำหรับนักออกแบบระบบไฮดรอลิก

กลุ่มผลิตภัณฑ์: OMV 315 ถึง OMV 800

กลุ่มผลิตภัณฑ์ซีรีส์ HANJIU OMV ครอบคลุมห้ารุ่นต่อไปนี้ ซึ่งแต่ละรุ่นได้รับการปรับให้เหมาะกับความต้องการด้านแรงบิด ความเร็ว และขอบเขตการติดตั้งเฉพาะ:

•โอเอ็มวี 315:การกระจัดทางเรขาคณิต 333 ซม.³/รอบ — จุดเริ่มต้นสู่กลุ่มงานหนัก เหมาะอย่างยิ่งสำหรับรอกที่มีความจุปานกลาง หัวตัดไม้สำหรับตัดไม้ และระบบขับเคลื่อนเสริมบนอุปกรณ์ก่อสร้างขนาดใหญ่ที่ต้องการแรงบิดเอาต์พุตต่อเนื่อง 925 นิวตันเมตร

•โอเอ็มวี 400:การกระจัดทางเรขาคณิต 418 ซม.³/รอบ — มอเตอร์สำหรับงานหนักอเนกประสงค์สำหรับระบบขับเคลื่อนสายพานลำเลียงหลัก หัวหมุนของแท่นขุดเจาะ และการใช้งานเครื่องผสมอุตสาหกรรมขนาดกลางที่มีความสามารถในการแรงบิดต่อเนื่องถึง 1150 นิวตันเมตร

•โอเอ็มวี 500:การกระจัดทางเรขาคณิต 518 ซม.³/รอบ — ปรับให้เหมาะสมสำหรับเครื่องกว้านความจุสูง กระจกบังลมสมอเรือ และชุดขับอุปกรณ์ก่อสร้างขนาดใหญ่ที่ต้องการแรงบิดต่อเนื่องที่ 1350 นิวตันเมตรต่อเนื่อง

•โอเอ็มวี 630:การกระจัดทางเรขาคณิต 666 ซม.³/รอบ — ผู้เชี่ยวชาญแรงบิดสูงสำหรับเครื่องบดเหมืองแร่ เครื่องกวนทางอุตสาหกรรมขนาดใหญ่ และเครื่องจักรดาดฟ้าเรือเดินทะเลขนาดใหญ่ที่มีความสามารถในการบิดต่อเนื่องถึง 1650 นิวตันเมตร

•โอเอ็มวี 800:การกระจัดทางเรขาคณิต 801 ซม.³/รอบ — รุ่นเรือธงสำหรับงานหนักที่ให้แรงบิดความหนาแน่นสูงสุดสำหรับการใช้งานที่มีความต้องการสูงสุด รวมถึงเครื่องกว้านนอกชายฝั่ง เครื่องคว้านอุโมงค์ขนาดใหญ่ และอุปกรณ์สกัดหลักที่มีแรงบิดต่อเนื่องสูงถึง 1800 นิวตันเมตร

ข้อดีทางวิศวกรรมที่สำคัญ

นอกเหนือจากเทคโนโลยี Geroler พื้นฐานและการเสริมโครงสร้างที่ใช้กันทั่วไปในซีรีส์ OMV แล้ว HANJIU ยังได้ดำเนินการปรับปรุงทางวิศวกรรมที่เป็นเอกสิทธิ์หลายประการ ซึ่งทำให้มอเตอร์แตกต่างจากทางเลือกทั่วไป:

•ปรับพอร์ตวาล์วดิสก์ให้เหมาะสม:การวิเคราะห์ไดนามิกส์ของไหลด้วยคอมพิวเตอร์ช่วยแนะนำการปรับแต่งรูปทรงของพอร์ตวาล์วเพื่อลดแรงดันตกและการหมุนเวียนของไหลให้เหลือน้อยที่สุด ปรับปรุงประสิทธิภาพเชิงปริมาตรประมาณ 2-3% เมื่อเทียบกับการออกแบบรุ่นก่อนๆ

•สูตรผสมซีลขั้นสูง:ความร่วมมือกับผู้ผลิตซีลชั้นนำได้ผลิตสูตรสารประกอบ NBR และ Viton ที่เป็นเอกสิทธิ์ซึ่งปรับให้เหมาะกับสภาพแวดล้อมทางเคมีและโปรไฟล์ความร้อนของมอเตอร์ไฮดรอลิกออร์บิทัลโดยเฉพาะ ซึ่งช่วยยืดอายุซีลได้สูงสุดถึง 40% ในการทดสอบแบบวนรอบระยะยาว

•การผลิต Geroler ที่มีความแม่นยำ:การลงทุนในอุปกรณ์บดเฉพาะของ Geroler ช่วยให้โปรไฟล์ฟันมีความคลาดเคลื่อน ±5 ไมครอน ทำให้มั่นใจได้ว่ามีการปิดผนึกห้องที่สม่ำเสมอและประสิทธิภาพเชิงปริมาตรที่สม่ำเสมอตลอดช่วงการผลิตทั้งหมด

•การออกแบบการจัดการความร้อน:เส้นทางการไหลภายในและการเลือกใช้วัสดุที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดการสร้างความร้อนและอำนวยความสะดวกในการกระจายความร้อน ลดอุณหภูมิในการทำงานที่สมดุลลง 10-15°C เมื่อเทียบกับมอเตอร์ที่มีรูปทรงภายในแบบทั่วไป

ข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

ข้อมูลประสิทธิภาพที่ครอบคลุมต่อไปนี้ได้รับการรวบรวมจากการทดสอบการตรวจสอบการผลิตที่ดำเนินการตามมาตรฐานการทดสอบ ISO 4391 และ ISO 4409 ค่าทั้งหมดแสดงถึงค่าเฉลี่ยทางสถิติจากการทดสอบตัวอย่างการผลิตโดยใช้น้ำมันไฮดรอลิกที่มีแร่ธาตุ (ISO VG 46) ที่อุณหภูมิการทำงานที่เสถียร 50°C

OMV 315 ถึง OMV 800 — ข้อมูลประสิทธิภาพเต็มรูปแบบ

ตารางที่ 1 แสดงเมทริกซ์ข้อกำหนดทางเทคนิคฉบับสมบูรณ์สำหรับมอเตอร์ออร์บิทัลสำหรับงานหนักซีรีส์ HANJIU OMV ทั้งห้ารุ่น การให้คะแนนอย่างต่อเนื่องแสดงถึงค่าสูงสุดสำหรับการปฏิบัติหน้าที่อย่างยั่งยืน การให้คะแนนแบบไม่ต่อเนื่องจะใช้ได้ไม่เกิน 10% ของแต่ละนาทีของการทำงาน

ตารางที่ 1: ข้อมูลจำเพาะทางเทคนิคฉบับสมบูรณ์ของ HANJIU OMV Series

ข้อสังเกตที่สำคัญจากเมทริกซ์ข้อมูลจำเพาะประกอบด้วย: (1) ช่วงแรงบิดต่อเนื่องตั้งแต่ 925 Nm (OMV 315) ถึง 1800 Nm (OMV 800) ซึ่งให้ความหนาแน่นของแรงบิดที่จำเป็นสำหรับการใช้งานไดรฟ์หลักที่ใช้งานหนัก; (2) อัตราแรงดันต่อเนื่องที่ 225 บาร์ใช้อย่างสม่ำเสมอทั่วทั้งซีรีส์ โดยมีความสามารถเป็นระยะถึง 300 บาร์สำหรับสภาวะโหลดสูงสุด (3) โครงสร้างแบริ่งลูกกลิ้งสำหรับงานหนักรองรับแรงรัศมีสูงสุด 25,000 นิวตันต่อเนื่องในทุกรุ่น (4) กำลังขับต่อเนื่องสูงสุด 53.8 kW (OMV 630/800) ทำให้ซีรีส์ OMV เป็นส่วนประกอบขับเคลื่อนหลักที่แท้จริง แทนที่จะเป็นหน่วยกำลังเสริม

คู่มือการคัดเลือกและซองผลการปฏิบัติงาน

การเลือกมอเตอร์ซีรีส์ OMV อย่างเหมาะสมจำเป็นต้องมีการวิเคราะห์อย่างเป็นระบบเกี่ยวกับข้อกำหนดการใช้งานภายในขอบเขตประสิทธิภาพของมอเตอร์ ความสัมพันธ์ทางไฮดรอลิกที่ควบคุมคือ:

ความเร็วเอาต์พุตตามทฤษฎี: n = (Q × 1000) / q (รอบต่อนาที) โดยที่ Q แสดงถึงอัตราการไหลของทางเข้าในหน่วยลิตร/นาที และ q คือการกระจัดทางเรขาคณิตในหน่วย cm³/รอบ ที่ขีดจำกัดการไหลต่อเนื่องที่ระบุในตารางที่ 1 OMV 315 บรรลุ 330 rpm ในขณะที่ OMV 800 ทำงานที่ 150 rpm ต่อเนื่อง

แรงบิดเอาท์พุตตามทฤษฎี: T = (Δp × q) / (20 × π) (Nm) โดยที่ Δp คือค่าความแตกต่างของความดันในบาร์ ด้วยประสิทธิภาพโดยรวมที่ 85-90% แรงบิดเอาท์พุตจริงจึงเข้าใกล้ค่าทางทฤษฎีอย่างใกล้ชิด ทำให้มั่นใจถึงประสิทธิภาพของไดรฟ์ที่คาดการณ์ได้

กำลังไฮดรอลิก: P = (Q × Δp) / 600 × η (kW) ช่วงกำลังต่อเนื่องสูงสุดตั้งแต่ 37.1 kW (OMV 315) ถึง 53.8 kW (OMV 800) โดยสามารถขยายเป็นช่วงๆ ได้ถึง 75 kW สำหรับเหตุการณ์โหลดสูงสุด

การเลือกมอเตอร์ควรตรวจสอบให้แน่ใจว่าจุดปฏิบัติงานอยู่ภายในขอบเขตหน้าที่ต่อเนื่อง โดยมีการให้คะแนนเป็นช่วงๆ ที่สงวนไว้สำหรับการรับโหลดสูงสุดชั่วคราว เช่น การสตาร์ท เหตุการณ์ที่รถติด หรือการเร่งความเร็วเต็มพิกัด การเพิ่มขนาดสำหรับการทำงานต่อเนื่องโดยมีพิกัดไม่ต่อเนื่องจะลดอายุการใช้งานลงอย่างมาก และควรหลีกเลี่ยง

ความเข้ากันได้และความสามารถในการสับเปลี่ยนของ Danfoss OMV

ซีรีส์ HANJIU OMV มีความสามารถในการสับเปลี่ยนทางกายภาพและการทำงานได้อย่างสมบูรณ์กับมอเตอร์ออร์บิทัลสำหรับงานหนักซีรีส์ Danfoss OMV ความสามารถในการแลกเปลี่ยนกันได้นี้เกิดขึ้นจากการวิเคราะห์ความสัมพันธ์เชิงมิติที่เข้มงวด การทดสอบประสิทธิภาพแบบเคียงข้างกัน และเอกสารที่ครอบคลุมเกี่ยวกับการเปลี่ยนภาคสนามที่ประสบความสำเร็จในการติดตั้งทั่วโลกที่หลากหลาย

ตัวอ้างอิงโยงมิติ

อินเทอร์เฟซการติดตั้งและการเชื่อมต่อที่สำคัญทั้งหมดเป็นไปตามข้อกำหนด Danfoss OMV ทำให้สามารถเปลี่ยนได้โดยตรงโดยไม่ต้องดัดแปลงเครื่องจักรโฮสต์หรือระบบประปาไฮดรอลิก:

•หน้าแปลนติดตั้ง:หน้าแปลนสี่เหลี่ยมสี่โบลต์เสริมความแข็งแรงด้วยเส้นผ่านศูนย์กลางวงกลมโบลต์ 200 มม. รูยึด 18 มม. และเส้นผ่านศูนย์กลางไพล็อต 160 มม. — มีมิติเหมือนกันกับการกำหนดค่า Danfoss OMV ในทุกรูปแบบการกระจัด

•ตัวเลือกเพลา:การกำหนดค่าเพลาทุกรูปแบบ รวมถึงเพลาทรงกระบอก 50 มม. และ 60 มม. พร้อมประแจขนานสำหรับงานหนัก เพลาแบบฟันเฟือง SAE ขนาด 1-3/4 นิ้วและ 2 นิ้ว และการกำหนดค่าเพลาเรียวเสริมสำหรับการติดตั้งดรัมโดยตรง

•การกำหนดค่าพอร์ต:ท่อร่วมพอร์ตมาตรฐานพร้อมพอร์ตหลัก G 1 (BSP) และพอร์ตท่อระบายน้ำ/เช็ควาล์ว G 1/2 พร้อมการกำหนดค่าพอร์ตหน้าแปลน SAE เสริมสำหรับการใช้งานท่อแรงดันสูง

•ซองจดหมายโดยรวม:เส้นผ่านศูนย์กลางตัวเครื่อง ขนาดส่วนขยายของเพลา ความสูงของหน้ายึด และความยาวแกนทั้งหมดตรงกับข้อกำหนดของ Danfoss ภายใน ±0.3 มม. ทำให้มั่นใจได้ว่าไม่มีการรบกวนในการใช้งานทดแทน

การเปรียบเทียบประสิทธิภาพ

การทดสอบในห้องปฏิบัติการอิสระที่ดำเนินการตามโปรโตคอล ISO 4409 ยืนยันประสิทธิภาพที่เท่าเทียมกันระหว่างมอเตอร์ซีรีส์ HANJIU และ Danfoss OMV พารามิเตอร์ที่ได้รับการตรวจสอบที่สำคัญได้แก่:

•ประสิทธิภาพเชิงปริมาตร:91-95% ที่สภาวะที่กำหนด ภายใน 2% ของค่าที่วัดได้ของ Danfoss ตลอดแผนที่การทำงานของความเร็วและแรงดันทั้งหมด

•ประสิทธิภาพทางกล:87-91% ตลอดช่วงความเร็วที่กำหนด พร้อมด้วยประสิทธิภาพความเร็วต่ำที่เหนือกว่าเล็กน้อยเนื่องมาจากรูปทรงฟันของ Geroler ที่ปรับให้เหมาะสมและการผลิตที่แม่นยำ

•แรงบิดเริ่มต้น:แรงบิดเริ่มต้นขั้นต่ำเกินกว่า 85% ของแรงบิดตามทฤษฎีที่แรงดันต่อเนื่องสูงสุด ตรงตามข้อกำหนดของ Danfoss และรับประกันประสิทธิภาพการสตาร์ทขณะเย็นที่เชื่อถือได้

•ความสามารถในการรับน้ำหนักแบริ่ง:การทดสอบโหลดในแนวรัศมีที่ 30,000 นิวตัน เป็นการยืนยันการโก่งตัวของตลับลูกปืนภายในขีดจำกัดข้อกำหนดเฉพาะของ Danfoss ซึ่งเป็นการตรวจสอบการออกแบบตลับลูกปืนลูกกลิ้งสำหรับงานหนัก

•ความสมบูรณ์ของความดัน:การทดสอบโครงสร้างกับแรงดันต่อเนื่องพิกัด 1.5× (338 บาร์) แสดงให้เห็นถึงความสมบูรณ์ของระบบตัวเรือนและระบบซีลที่เทียบเท่ากับขอบเขตความปลอดภัยของ Danfoss

ชุดซีลและอะไหล่บริการ

ชุดซีลยกเครื่องทั้งชุดสำหรับมอเตอร์ซีรีส์ HANJIU OMV มีจำหน่ายพร้อมการอ้างอิงโยงโดยตรงกับหมายเลขชิ้นส่วนของ Danfoss ชุดซีลหลัก (อ้างอิงข้าม Danfoss 151B0116 สำหรับการกำหนดค่า NBR มาตรฐาน) ประกอบด้วยซีลเพลา โอริง ซีลแผ่นวาล์ว และปะเก็นทั้งหมดที่จำเป็นสำหรับการตกแต่งมอเตอร์ใหม่ทั้งหมด

ส่วนประกอบการบริการส่วนบุคคล รวมถึงชุด Geroler แผ่นวาล์วแบบดิสก์ ชุดประกอบแบริ่งลูกกลิ้งเรียว และตลับซีลเพลา จะถูกจัดเก็บไว้ในชิ้นส่วนของแท้ของ HANJIU พร้อมใบรับรองขนาดเต็มและเอกสารการตรวจสอบย้อนกลับของวัสดุ ความพร้อมใช้งานของชิ้นส่วนที่ครอบคลุมนี้เป็นรากฐานของความมุ่งมั่นในการให้บริการโดยคำนึงถึงมนุษย์: ลดเวลาการหยุดทำงานของอุปกรณ์ด้วยความพร้อมของชิ้นส่วนที่รวดเร็ว และช่วยให้เจ้าหน้าที่บำรุงรักษาที่มีคุณสมบัติสามารถดำเนินการซ่อมแซมโดยใช้เทคนิคที่สร้างไว้ซึ่งคุ้นเคยจากการบริการมอเตอร์ของ Danfoss

การใช้งานหนัก

ซีรีส์ HANJIU OMV ทำหน้าที่เป็นส่วนประกอบขับเคลื่อนไฮดรอลิกหลักในการใช้งานเครื่องจักรที่มีความต้องการมากที่สุดในโลก การผสมผสานระหว่างแรงบิดความหนาแน่นสูง ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และการทำงานต่อเนื่องที่เชื่อถือได้ ทำให้ซีรีส์ OMV โดดเด่นในฐานะโซลูชันการขับเคลื่อนที่ทางเลือกสำหรับ OEM ของเครื่องจักรกลหนักและผู้ควบคุมยานพาหนะทั่วโลก

อุปกรณ์ทางทะเลและนอกชายฝั่ง

เครื่องจักรดาดฟ้าเรือทำงานในสภาพแวดล้อมที่มีสเปรย์เกลือกัดกร่อน โดยไม่มีความทนทานต่อความล้มเหลวของไดรฟ์ มอเตอร์ของ HANJIU OMV จ่ายพลังงานให้กับอุปกรณ์ทางทะเลที่จำเป็น ได้แก่:

•เครื่องกว้านสมอและกว้านจอดเรือ:มอเตอร์ OMV 500-800 ให้แรงบิดสูงและการควบคุมความเร็วที่แม่นยำ ซึ่งจำเป็นสำหรับการดำเนินการทอดสมออย่างปลอดภัยบนเรือที่มีขนาดไม่เกิน 10,000 DWT

•รถลากอวนจับปลาและกว้านสายยาว:การรักษาพื้นผิวที่ทนต่อการกัดกร่อนและซีลเพลาสำหรับงานหนักช่วยป้องกันน้ำเค็มเข้าในระหว่างการตกปลาอย่างต่อเนื่อง

•อุปกรณ์แพลตฟอร์มนอกชายฝั่ง:กว้านจัดการท่อ ระบบปล่อยและกู้กลับ และเครนดาดฟ้าใช้มอเตอร์ OMV เพื่อความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรงในทะเลเหนือและอ่าวเม็กซิโก

•เกียร์พวงมาลัยเรือ:การติดตั้ง OMV 315-400 แบบคู่ในระบบบังคับเลี้ยวแบบ ram-type ให้แรงบิดและการตอบสนองที่จำเป็นสำหรับการเคลื่อนตัวของเรือที่แม่นยำ

การทำเหมืองแร่และการแปรรูปแร่

อุตสาหกรรมเหมืองแร่ต้องอาศัยการขับเคลื่อนแบบไฮดรอลิกต่อฝุ่นที่มีฤทธิ์กัดกร่อน การสั่นสะเทือนที่รุนแรง แรงกระแทก และการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน มอเตอร์ของ HANJIU OMV ได้รับการพิสูจน์ความทนทานใน:

•เครื่องบดหลักและรอง:มอเตอร์ OMV 630-800 ขับเคลื่อนเครื่องบดกราม เครื่องบดกรวย และเครื่องบดกระแทกด้วยแรงบิดมหาศาลที่จำเป็นในการทำลายฮาร์ดร็อคและแร่แร่

•ระบบสายพานลำเลียง:ระบบขับเคลื่อนหัวสายพานลำเลียงบนบกระยะไกลและระบบสายพานใต้ดินใช้มอเตอร์ OMV เพื่อการขนส่งวัสดุเทกองที่เชื่อถือได้

•Dragline และ Shovel Drive:กว้านเสริมและตัวขับสวิงบนอุปกรณ์ทำเหมืองบนพื้นผิวใช้มอเตอร์ OMV 500-630 สำหรับการต้านทานโหลดกระแทก

•อุปกรณ์ขุดเจาะใต้ดิน:ระบบขับเคลื่อนเสริมสำหรับเครื่องคว้านแบบยก เครื่องเจาะหลุมยาว และเครื่องคว้านอุโมงค์แบบใช้หัวตัด ระบุมอเตอร์ OMV สำหรับความหนาแน่นของแรงบิดที่กะทัดรัด

รอกและรอกอุตสาหกรรม

การใช้งานงานยกทางอุตสาหกรรมต้องการการควบคุมความเร็วที่แม่นยำ แรงบิดในการจับที่เชื่อถือได้ และคุณลักษณะการเบรกที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง มอเตอร์ HANJIU OMV โดดเด่นในเรื่อง:

•กลไกรอกทาวเวอร์เครน:มอเตอร์ OMV 315-500 ให้ความสามารถในการยกและความแม่นยำที่จำเป็นสำหรับโครงการก่อสร้างอาคารสูง

•เครนเหนือศีรษะอุตสาหกรรม:ไดรฟ์หมุนข้ามสะพานและรถเข็นใช้มอเตอร์ OMV เพื่อการเร่งความเร็วที่ราบรื่นและการวางตำแหน่งที่แม่นยำของน้ำหนักมาก

•รอกสลิปเวย์:กว้านลากของอู่ต่อเรือใช้มอเตอร์ OMV 630-800 เพื่อเคลื่อนย้ายเรือที่มีน้ำหนักมากถึง 5,000 ตันบนทางรถไฟทางทะเล

•กว้านสายน้ำมันและแก๊ส:ท่อขดและชุดสายไฟบนแท่นขุดเจาะระบุมอเตอร์ OMV สำหรับการควบคุมความลึกที่แม่นยำและความสามารถในการดึงแนวสูง

การก่อสร้างและการเกษตร

อุปกรณ์ก่อสร้างและการเกษตรขนาดใหญ่ใช้มอเตอร์ซีรีส์ OMV สำหรับฟังก์ชันขับเคลื่อนหลักที่ต้องการแรงบิดสูงอย่างต่อเนื่อง:

•เครื่องไสเย็นและเครื่องกัด:ระบบขับเคลื่อนแบบหมุนดรัมบนอุปกรณ์กัดถนนใช้มอเตอร์ OMV 400-630 เพื่อตัดแอสฟัลต์และคอนกรีตด้วยอัตราป้อนที่ควบคุม

•เครื่องผสมคอนกรีตขนาดใหญ่:ดรัมไดรฟ์ผสมแบบ Transit ใช้มอเตอร์ OMV 315-400 เพื่อการผสมที่สม่ำเสมอภายใต้โหลดเต็มที่

•รถเกี่ยวข้าว:ระบบขับเคลื่อนส่วนหัวที่มีความจุขนาดใหญ่และระบบสว่านขนถ่ายในคลาส 8+ ผสมผสานมอเตอร์ OMV เข้าด้วยกันเพื่อให้ได้แรงบิดสูงและขอบเขตขนาดกะทัดรัด

•รถเก็บเกี่ยวป่าไม้:ระบบขับเคลื่อนสวิงบูมและการหมุนหัวบนอุปกรณ์เก็บเกี่ยวไม้ขนาดใหญ่ระบุมอเตอร์ OMV 315-500 เพื่อการทำงานที่เชื่อถือได้ในสภาพแวดล้อมป่าไม้

การจัดการที่มีมนุษยธรรมและการเพิ่มประสิทธิภาพ TCO

ความมุ่งมั่นของ HANJIU Technology ต่อความสำเร็จของลูกค้านั้นนอกเหนือไปจากการส่งมอบผลิตภัณฑ์ ปรัชญาการจัดการแบบมีมนุษยธรรมของบริษัทจัดการกับทุกขั้นตอนของวงจรชีวิตอุปกรณ์ ตั้งแต่ข้อกำหนดเบื้องต้นไปจนถึงการดำเนินงานภาคสนามหลายทศวรรษ โดยมีวัตถุประสงค์ที่ชัดเจนในการลดต้นทุนรวมในการเป็นเจ้าของสำหรับมอเตอร์ทุกตัวที่ใช้งาน

การลดต้นทุนการบำรุงรักษา

ในการใช้งานหนักซึ่งเวลาทำงานของอุปกรณ์มีความสัมพันธ์โดยตรงกับการสร้างรายได้ กลยุทธ์การบำรุงรักษาส่งผลกระทบอย่างมากต่อต้นทุนรวมในการเป็นเจ้าของ แนวทางของ HANJIU ในการเพิ่มประสิทธิภาพต้นทุนการบำรุงรักษาครอบคลุมถึง:

•โปรแกรมการบำรุงรักษาเชิงคาดการณ์:กำหนดการช่วงเวลาการบำรุงรักษาที่ปรับแต่งตามการจำแนกความรุนแรงของการใช้งาน ชั่วโมงการทำงานสะสม และแนวโน้มการวิเคราะห์น้ำมัน โปรแกรมเหล่านี้ได้รับการออกแบบมาเพื่อป้องกันความล้มเหลวที่ไม่คาดคิด ในขณะเดียวกันก็หลีกเลี่ยงค่าใช้จ่ายในการบำรุงรักษาที่ไม่จำเป็นกับส่วนประกอบที่มีอายุการใช้งานที่เหลืออยู่

•เศรษฐศาสตร์ชุดซีล:ชุดซีลยกเครื่อง OMV ที่สมบูรณ์มีราคาอยู่ที่ 55-65% ของราคาชุดอุปกรณ์ Danfoss ที่เทียบเท่า ซึ่งช่วยลดต้นทุนการบำรุงรักษาที่เกิดขึ้นซ้ำที่ใหญ่ที่สุดสำหรับผู้ควบคุมมอเตอร์ในวงโคจรได้โดยตรง

•ความสามารถในการซ่อมแซมส่วนประกอบ:โครงสร้างแบบโมดูลาร์ของมอเตอร์ HANJIU OMV ช่วยให้สามารถซ่อมแซมระดับส่วนประกอบได้ แทนที่จะเปลี่ยนมอเตอร์ทั้งหมด สามารถเปลี่ยนชุด Geroler แผ่นวาล์ว และตลับแบริ่งแยกกันได้อย่างอิสระ ซึ่งช่วยลดค่าใช้จ่ายในการซ่อมได้สูงสุดถึง 70% เมื่อเทียบกับการเปลี่ยนมอเตอร์

•การตรวจสอบสภาพน้ำมัน:HANJIU ให้บริการตีความการวิเคราะห์น้ำมันฟรีสำหรับผู้ปฏิบัติงานโดยใช้ข้อมูลการนับอนุภาค ความหนืด และปริมาณน้ำ เพื่อปรับช่วงการเปลี่ยนถ่ายน้ำมันให้เหมาะสม และตรวจจับการสึกหรอเริ่มแรกก่อนที่ส่วนประกอบจะเสียหาย

ความพร้อมจำหน่ายชิ้นส่วนและการสนับสนุนทางเทคนิค

HANJIU ดูแลรักษาสินค้าคงคลังจำนวนมากของมอเตอร์ซีรีส์ OMV และชิ้นส่วนบริการทั้งหมดที่ศูนย์กระจายสินค้าที่ตั้งอยู่ในจุดยุทธศาสตร์ทั่วเอเชีย ยุโรป ตะวันออกกลาง แอฟริกา และอเมริกา การระบุตำแหน่งสินค้าคงคลังทั่วโลกนี้ช่วยให้สามารถปฏิบัติตามข้อกำหนดด้านชิ้นส่วนเร่งด่วนภายใน 24-48 ชั่วโมงไปยังศูนย์อุตสาหกรรมหลักๆ ส่วนใหญ่

องค์กรสนับสนุนทางเทคนิคของบริษัทให้คำปรึกษาด้านวิศวกรรมแอปพลิเคชัน ความช่วยเหลือในการแก้ไขปัญหา และบริการวิเคราะห์ความล้มเหลวผ่านศูนย์สนับสนุนระดับภูมิภาคซึ่งมีเจ้าหน้าที่ผู้เชี่ยวชาญด้านไฮดรอลิกที่มีความเชี่ยวชาญเชิงลึกในด้านเทคโนโลยีมอเตอร์วงโคจร เอกสารทางเทคนิค รวมถึงโมเดล 3D STEP บันทึกการใช้งานวงจรไฮดรอลิก ขั้นตอนการติดตั้ง และผังงานการวินิจฉัย มีให้บริการผ่านพอร์ทัลทางเทคนิคของ HANJIU ในภาษาอังกฤษ จีน สเปน รัสเซีย และอารบิก

ความได้เปรียบทางการแข่งขัน

ในตลาดโลกสำหรับมอเตอร์ออร์บิทัลสำหรับงานหนัก HANJIU Technology นำเสนอคุณค่าที่น่าสนใจเป็นพิเศษ ซึ่งผสมผสานความเป็นเลิศทางวิศวกรรมเข้ากับความได้เปรียบทางเศรษฐกิจและการตอบสนองต่อห่วงโซ่อุปทาน

การวิเคราะห์ราคา-ประสิทธิภาพ

การวิเคราะห์ต้นทุนที่ครอบคลุมแสดงให้เห็นว่ามอเตอร์ซีรีส์ HANJIU OMV ช่วยประหยัดต้นทุนการซื้อได้ 40-55% เมื่อเทียบกับ Danfoss OMV ที่เทียบเท่ากัน ขึ้นอยู่กับข้อกำหนดและข้อผูกพันด้านปริมาณรายปี ข้อได้เปรียบด้านราคานี้เป็นผลมาจาก:

•บูรณาการในแนวตั้ง:การหล่อภายในองค์กร การตัดเฉือนที่มีความแม่นยำ การอบชุบด้วยความร้อน การประกอบ และการทดสอบ ช่วยลดอัตรากำไรของซัพพลายเออร์ระดับกลาง และรับประกันการควบคุมคุณภาพที่สมบูรณ์ตลอดกระบวนการผลิต

•เทคโนโลยีการผลิตขั้นสูง:การลงทุนจำนวนมากในศูนย์เครื่องจักรกลซีเอ็นซี ระบบประกอบหุ่นยนต์ และอุปกรณ์ทดสอบอัตโนมัติ ทำให้ได้รับประสิทธิภาพการผลิตที่ทัดเทียมหรือเหนือกว่าผู้ผลิตในยุโรป

•ห่วงโซ่อุปทานที่ปรับให้เหมาะสม:ข้อตกลงระยะยาวกับซัพพลายเออร์วัตถุดิบที่ได้รับการรับรอง ผสมผสานกับระบบการจัดการสินค้าคงคลังที่ทันสมัย ​​ช่วยลดต้นทุนการจัดซื้อ ในขณะเดียวกันก็รับประกันคุณภาพและความพร้อมใช้งานของวัสดุที่สม่ำเสมอ

•รูปแบบการกระจายที่มีประสิทธิภาพ:ความสัมพันธ์โดยตรงจากโรงงานกับผู้จัดจำหน่ายที่ได้รับอนุญาตจะช่วยลดมาร์กอัปการจัดจำหน่ายหลายระดับของห่วงโซ่อุปทาน OEM ที่จัดตั้งขึ้น โดยรักษาอัตรากำไรในทุกระดับ

ความได้เปรียบทางเศรษฐกิจที่เกิดขึ้นนั้นมีความสำคัญอย่างยิ่งสำหรับ OEM ที่รวมมอเตอร์ OMV เข้ากับอุปกรณ์การผลิต สำหรับผู้ให้บริการยานพาหนะให้เช่าที่จัดการจำนวนอุปกรณ์จำนวนมาก และสำหรับผู้จัดจำหน่ายหลังการขายที่ให้บริการตลาดอุตสาหกรรมที่ไวต่อราคาในประเทศกำลังพัฒนา

การส่งมอบและห่วงโซ่อุปทานทั่วโลก

กำลังการผลิตต่อปีของ HANJIU สำหรับมอเตอร์ออร์บิทัลสำหรับงานหนักเกิน 6,000 หน่วย โดยมีระยะเวลาในการจัดส่งมาตรฐานที่ 10-15 วันทำการสำหรับการกำหนดค่าแค็ตตาล็อก โปรแกรมการผลิตแบบเร่งด่วนรองรับความต้องการที่สำคัญด้วยการจัดส่งสั้นเพียง 5-7 วันทำการสำหรับการใช้งานเร่งด่วน

ความร่วมมือด้านลอจิสติกส์ระดับโลกกับผู้ส่งสินค้าระหว่างประเทศที่จัดตั้งขึ้นทำให้มั่นใจในการจัดส่งที่เชื่อถือได้ไปยังจุดหมายปลายทางทั่วโลก บรรจุภัณฑ์ส่งออกในกล่องไม้ที่ได้รับการรับรอง ISPM-15 พร้อมการป้องกันความชื้นแบบปิดผนึกสุญญากาศ รับประกันว่าสินค้าจะอยู่ในสภาพที่สดใหม่จากโรงงาน โดยไม่คำนึงถึงระยะเวลาการขนส่งหรือสภาพแวดล้อม เอกสารฉบับสมบูรณ์ ได้แก่ ใบกำกับสินค้า รายการบรรจุภัณฑ์ ใบรับรองแหล่งกำเนิดสินค้า และใบรับรองความสอดคล้องที่เกี่ยวข้องจัดทำขึ้นภายในองค์กรเพื่อป้องกันความล่าช้าในการดำเนินพิธีการศุลกากร

สำหรับลูกค้า OEM ที่มีปริมาณสูงและผู้ประกอบการยานพาหนะรายใหญ่ HANJIU นำเสนอโปรแกรมสินค้าคงคลังที่จัดการโดยผู้ขาย (VMI) โดยมีสต็อกสินค้าฝากขายอยู่ในตำแหน่งหรือติดกับสิ่งอำนวยความสะดวกของลูกค้า ข้อตกลงนี้ช่วยลดระยะเวลาในการส่งมอบสำหรับความต้องการที่เกิดซ้ำได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็เพิ่มประสิทธิภาพการใช้เงินทุนหมุนเวียนของลูกค้าด้วย

การประกันคุณภาพและการทดสอบ

HANJIU Technology ดำเนินการระบบการจัดการคุณภาพที่ครอบคลุมซึ่งได้รับการรับรองมาตรฐาน ISO 9001:2015 พร้อมการรับรองเครื่องหมาย CE สำหรับมอเตอร์ซีรีส์ OMV ทั้งหมดที่จำหน่ายให้กับเขตเศรษฐกิจยุโรป โปรแกรมการประกันคุณภาพครอบคลุมการตรวจสอบวัสดุที่เข้ามา การตรวจสอบมิติในกระบวนการ การทดสอบการผลิตที่ขั้นตอนสุดท้าย 100% และการสุ่มตัวอย่างทางสถิติเพื่อเพิ่มการตรวจสอบความทนทาน

มอเตอร์ซีรีส์ HANJIU OMV ทุกตัวผ่านการทดสอบการผลิตภาคบังคับ ซึ่งรวมถึง: (1) การตรวจสอบความสมบูรณ์ของซีลที่แรงดันต่อเนื่องพิกัด 1.5 เท่า เป็นเวลาอย่างน้อย 5 นาที; (2) การยืนยันประสิทธิภาพความเร็วและแรงบิดที่จุดใช้งานสี่จุดซึ่งครอบคลุมขอบเขตที่ได้รับการจัดอันดับ (3) การตรวจสอบการรั่วไหลภายนอกภายใต้แรงดันการทำงานต่อเนื่องสูงสุดพร้อมระบบรักษาเสถียรภาพทางความร้อน (4) การตรวจสอบประสิทธิภาพการทำงานของซีลเพลาด้วยการหมุนเวียนแรงดันของเส้นกลับที่สูงขึ้น (5) การวัดการปล่อยเสียงรบกวนตามมาตรฐาน ISO 4412-1; และ (6) การทดสอบการโก่งตัวของตลับลูกปืนรับแรงรัศมีเพื่อตรวจสอบความสมบูรณ์ของตลับลูกปืน ข้อมูลการทดสอบจะถูกบันทึกทางอิเล็กทรอนิกส์และจัดเก็บถาวรด้วยหมายเลขซีเรียลเพื่อให้สามารถตรวจสอบย้อนกลับการผลิตได้อย่างสมบูรณ์ พร้อมใบรับรองการทดสอบตามคำขอ

การรับรองวัสดุจะมาพร้อมกับล็อตการผลิตแต่ละล็อต โดยตรวจสอบการปฏิบัติตามข้อกำหนดเฉพาะสำหรับตัวเรือนเหล็กหล่อกลม (GGG50, EN-GJS-500-7), เหล็กกล้าเพลา (42CrMo4, AISI 4140), การแข่งขันของตลับลูกปืน (เหล็กตลับลูกปืน 100Cr6) และสารประกอบซีล (มาตรฐาน NBR 70 Shore A, ตัวเลือก FKM/Viton สำหรับการใช้งานที่อุณหภูมิสูง) การวิเคราะห์ทางโลหะวิทยาโดยบุคคลที่สามและการทดสอบคุณสมบัติทางกลจะดำเนินการที่ห้องปฏิบัติการภายนอกที่ได้รับการรับรองมาตรฐาน ISO 17025 ทุกไตรมาสเพื่อตรวจสอบความถูกต้องของกระบวนการควบคุมคุณภาพภายใน

บทสรุป

มอเตอร์วงโคจรสำหรับงานหนักซีรีส์ HANJIU OMV นำเสนอโซลูชันที่มีความพร้อมทางเทคนิคและน่าสนใจในเชิงพาณิชย์สำหรับการส่งกำลังไฮดรอลิกในการใช้งานที่มีความต้องการมากที่สุดในภาคการเดินเรือ เหมืองแร่ อุตสาหกรรม การก่อสร้าง และการเกษตร ความสามารถในการทดแทนกันได้อย่างสมบูรณ์กับ Danfoss OMV 315 ถึงรุ่น OMV 800 — ผ่านการตรวจสอบผ่านการวิเคราะห์ขนาดที่ครอบคลุม การทดสอบประสิทธิภาพโดยอิสระ และประวัติการบริการภาคสนามที่จัดทำเป็นเอกสารไว้ — ให้ความมั่นใจที่จำเป็นสำหรับข้อกำหนดเฉพาะของ OEM และการเปลี่ยนการติดตั้งที่มีอยู่หลังการขาย

การผสานรวมโครงสร้างแบริ่งลูกกลิ้งสำหรับงานหนัก เทคโนโลยี Geroler ที่ได้รับการปรับปรุง ระบบซีลขั้นสูง และการผลิตที่มีความแม่นยำ ทำให้เกิดความหนาแน่นของแรงบิด ความน่าเชื่อถือ และอายุการใช้งานตามที่ต้องการของการใช้งานหนัก เมื่อรวมกับราคาการเข้าซื้อกิจการที่ต่ำกว่าทางเลือก OEM ที่กำหนดไว้ 40-55% ระยะเวลาในการส่งมอบที่วัดเป็นวันแทนที่จะเป็นเดือน และปรัชญาการบริการหลังการขายที่คำนึงถึงมนุษย์ซึ่งมุ่งเน้นไปที่การลดต้นทุนการเป็นเจ้าของตลอดชีวิต ซีรีส์ HANJIU OMV นำเสนอคุณค่าที่น่าดึงดูดมากขึ้นในตลาดโลกที่คำนึงถึงต้นทุนในปัจจุบัน

เนื่องจาก OEM เครื่องจักรกลหนักและผู้ควบคุมยานพาหนะทั่วโลกพยายามเพิ่มประสิทธิภาพการประหยัดอุปกรณ์โดยไม่กระทบต่อความน่าเชื่อถือหรือประสิทธิภาพ เทคโนโลยี HANJIU ถือเป็นทางเลือกเชิงกลยุทธ์ที่ต้องการสำหรับการจัดหามอเตอร์วงโคจรสำหรับงานหนัก การลงทุนอย่างต่อเนื่องในเทคโนโลยีการผลิต การปรับปรุงระบบคุณภาพ และความสามารถในการจัดจำหน่ายทั่วโลก ทำให้มั่นใจได้ว่าความได้เปรียบทางการแข่งขันนี้จะแข็งแกร่งขึ้นในปีต่อๆ ไป ส่งผลให้ HANJIU กลายเป็นกำลังสำคัญในตลาดมอเตอร์ไฮดรอลิกสำหรับงานหนัก

อ้างอิง

•โซลูชั่นพลังงานของ Danfoss:ข้อมูลทางเทคนิค: มอเตอร์วงโคจรสำหรับงานหนัก OMV (สิ่งพิมพ์ 520L0583)

•ISO 4391:2009:กำลังของไหลไฮดรอลิก — มอเตอร์โรตารี — วิธีการมาตรฐานเพื่อให้ได้สมรรถนะในสภาวะคงที่

•ISO 4409:2019:กำลังของไหลไฮดรอลิก — ปั๊มดิสเพลสเมนต์เชิงบวก มอเตอร์ และระบบส่งกำลังอินทิกรัล — วิธีการทดสอบและนำเสนอสมรรถนะสภาวะคงตัวพื้นฐาน

•ISO 4412-1:2022:กำลังของไหลไฮดรอลิก — รหัสทดสอบสำหรับการกำหนดระดับกำลังเสียงของปั๊ม มอเตอร์ และระบบส่งกำลังรวม

•ISO 9001:2015:ระบบการจัดการคุณภาพ — ข้อกำหนด (อ้างอิงการรับรอง HANJIU)

•แคตตาล็อกทางเทคนิคของ HANJIU:มอเตอร์แบบวงโคจรสำหรับงานหนักซีรีส์ OMV — ข้อมูลจำเพาะของผลิตภัณฑ์ ภาพวาดมิติ รหัสการสั่งซื้อ และข้อมูลการใช้งานที่สมบูรณ์

•แถลงการณ์วิศวกรรมการใช้งานของ HANJIU AE-2024-05:วิธีการกำหนดขนาดมอเตอร์แบบวงโคจรสำหรับงานหนักสำหรับการใช้งานกว้านทางทะเล การทำเหมือง และรอกอุตสาหกรรม
