รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องยนต์ออร์บิตอลไฮดรอลิก | การกำจัด: | 50cc |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องจักรเกษตร， เครื่องกว้าน | การรับประกัน: | 12 เดือน |
| อุณหภูมิน้ำมัน: | ปกติ -35 ℃ -80 ℃ | วัสดุ: | เหล็กหล่อ |
| เน้น: | เครื่องยนต์หมุนไฮดรอลิก BMR250,เครื่องยนต์ไฮดรอลิก BMR250 พร้อมวาล์วช่วยกระแทก,25 มิลลิเมตรแกนกุญแจ ไฮดรอลิกมอเตอร์ |
||

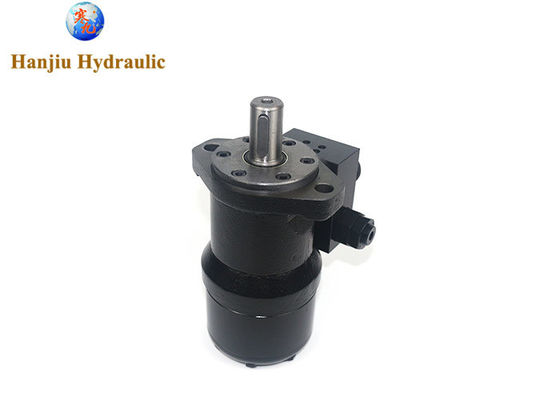

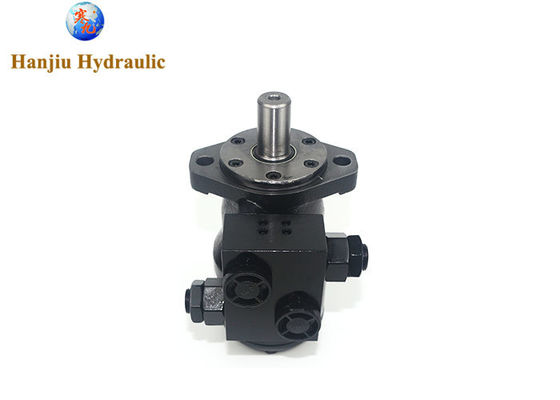

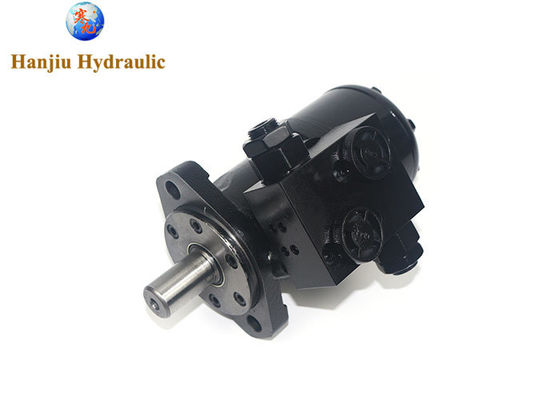

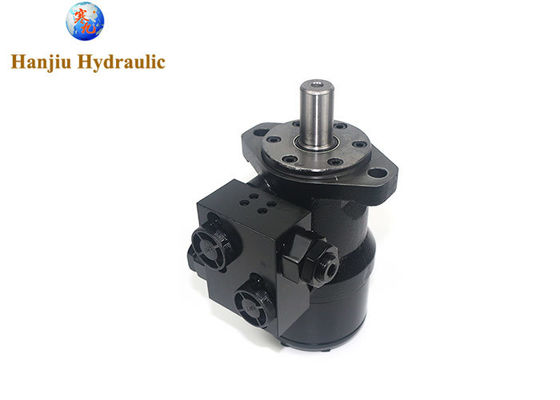

มอเตอร์วงโคจรไฮดรอลิก BMR250, หน้าแปลน 2 โบลต์, เพลาลิ่มตรง 25 มม. พร้อมวาล์วระบายแรงดัน
รายละเอียดสินค้า:
รหัสรุ่น: BMR-250-2-A-D-B+FYRHD-5-D
ปริมาตรกระบอกสูบ: 50cc
หน้าแปลน: หน้าแปลน 2-3.5 Rhomb, ไพลอต Ø82.5×2.8
เพลา: เพลา Ø25MM
เกลียวพอร์ต: G1/2
วาล์วระบายแรงดัน
FYRHD--อัตราการไหล 60L/min
แรงดัน--5mpb
ข้อมูลจำเพาะหลัก:
ข้อมูลทางเทคนิคสำหรับ BMR พร้อมเพลา 25 และ 1 นิ้ว และ 1 นิ้วแบบมีร่อง และเพลาเรียว 28.56:
| ประเภท | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| ปริมาตรกระบอกสูบ (cm3 /rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| ความเร็วสูงสุด (รอบต่อนาที) | ต่อเนื่อง | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| ช่วงเวลา | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| แรงบิดสูงสุด (N·m) | ต่อเนื่อง | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| ช่วงเวลา | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| สูงสุด | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| กำลังขับสูงสุด (kW) | ต่อเนื่อง | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| ช่วงเวลา | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| แรงดันตกสูงสุด (MPa) | ต่อเนื่อง | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| ช่วงเวลา | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| สูงสุด | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| อัตราการไหลสูงสุด (L/min) | ต่อเนื่อง | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| ช่วงเวลา | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| น้ำหนัก (กก.) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 |
|
1. โครงสร้างและลักษณะการทำงานของมอเตอร์วงโคจรไฮดรอลิก
① ใช้การกระจายการไหลแบบปลายหน้าและแบบตามแนวแกน โครงสร้างเรียบง่ายและกะทัดรัด ความแม่นยำสูงของการกระจายการไหล
② ชุดสเตเตอร์-โรเตอร์ที่มีฟันเฟืองมีประสิทธิภาพเชิงกลสูงและอายุการใช้งานยาวนานของการทำงานภายใต้แรงดันสูง
③ ใช้ตลับลูกปืนข้อต่อมุมคู่ สามารถทนต่อภาระรัศมีและภาระตามแนวแกนขนาดใหญ่ แรงเสียดทานต่ำ และประสิทธิภาพเชิงกลสูง
④ การออกแบบกลไกการกระจายการไหลที่ยอดเยี่ยม มีคุณสมบัติความแม่นยำสูงของการกระจายการไหลและการชดเชยการสึกหรออัตโนมัติ
⑤ อนุญาตให้ใช้มอเตอร์วงโคจรไฮดรอลิกแบบอนุกรมและแบบขนาน และควรเชื่อมต่อกับพอร์ตระบายน้ำมันภายนอกเมื่อใช้แบบอนุกรม
⑥ สามารถใช้มอเตอร์วงโคจรไฮดรอลิกแบบอนุกรมและแบบขนาน และควรเชื่อมต่อกับพอร์ตระบายน้ำเมื่อใช้แบบอนุกรม
⑦ รูปแบบการเชื่อมต่อการติดตั้งต่างๆ ของหน้าแปลน เพลาส่งออก พอร์ตน้ำมัน และอื่นๆ
