รายละเอียดสินค้า:
การชำระเงิน:
|
| รายการ: | มอเตอร์ไฮดรอลิก | ประเภท: | แรงบิดสูงที่ความเร็วต่ำ |
|---|---|---|---|
| แฟลนจ์: | เครื่องติดตั้งแม่เหล็ก | หมุน: | เพลาสไปลน์ |
| มาเทเรีย: | เหล็กเหล็ก | การรับประกัน: | 12 เดือน |
| เน้น: | มอเตอร์โคจรไฮดรอลิก 32 มม.,1/2 BSP ไฮดรอลิกออร์บิตัล มอเตอร์,มอเตอร์โคจรไฮดรอลิกสีขาว |
||

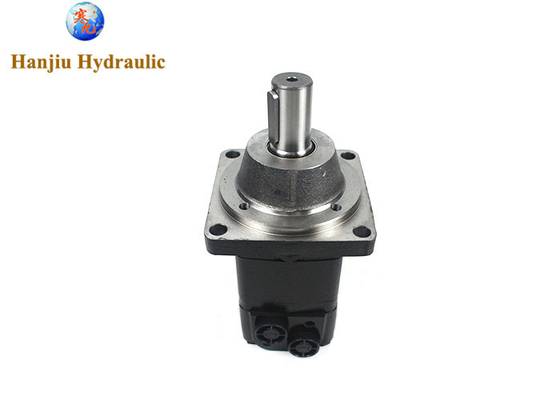

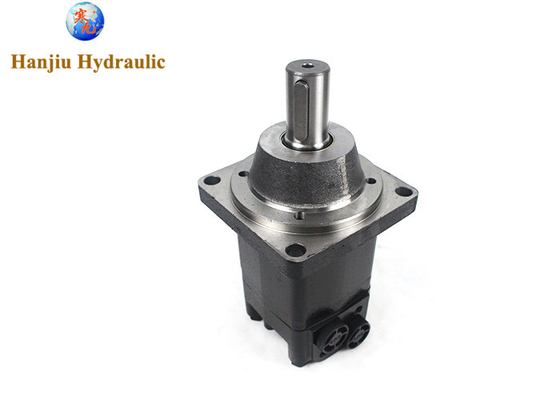

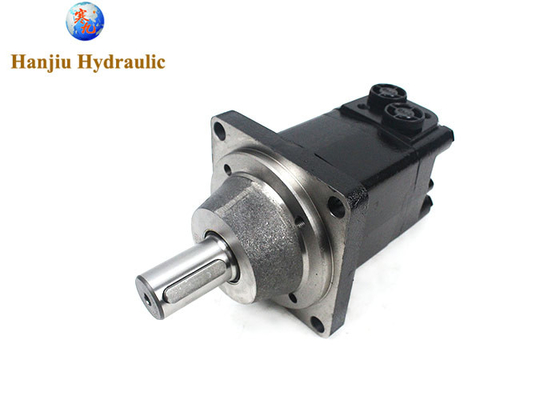

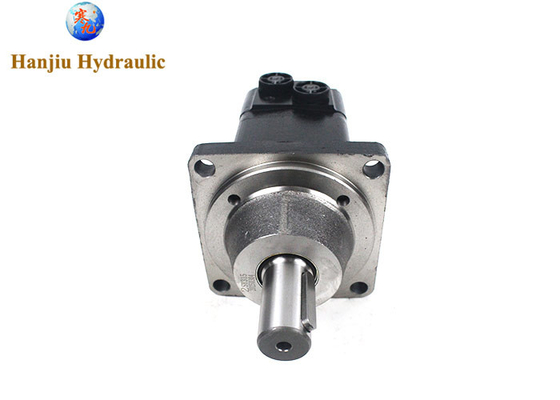

32mm 1/2 BSP ไฮดรอลิกออร์บิตัล มอเตอร์ OMSW315-151F0527 มอเตอร์สีขาว
รายละเอียดสินค้า:
รหัสชนิด 151F0527--BMSY-315-W-B-D
ความจุ: 315 cc
แฟลนจ์:4-Ø13.5 กรอบล้อ Ø160ผู้บิน Ø125×8
ชาฟต์:ชาฟต์Ø32 คีย์พาร์เลล 10×8×45
สายพาน:G1/2 มอนท์คานฟอลด์,2-M10, G1/4
การแนะนํา BMSY:
มอเตอร์นี้เป็นมอเตอร์ดิสก์ไฮดรอลิก เพราะมันถูกใช้อย่างแพร่หลายในเครื่องเจาะของเกษตรกรรม เกษตร การก่อสร้าง อุตสาหกรรม และเครื่องจักรหนักการยก, การสื่อสารแอพลิเคชั่น มันยังเรียกว่ามอเตอร์ไฮดรอลิกวงจรวงจร หรือมอเตอร์วงจรวงจร หรือมอเตอร์ชนิดความเร็วต่ํา ทอร์คสูง หรือมอเตอร์ไฮดรอลิกวงจรวาล์วแผ่น
รายละเอียดหลัก:
| ประเภท | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 375 |
|
| การขยับทางกณิตศาสตร์ (cm3 / รอบ) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | |
| ความเร็วสูงสุด (rpm) | คอนท. | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 200 |
| int | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 240 | |
| ทอร์คสูงสุด (N·m) | คอนท. | 190 | 240 | 310 | 316 | 400 | 450 | 560 | 536 |
| int | 240 | 300 | 370 | 430 | 466 | 540 | 658 | 645 | |
| สูงสุด | 260 | 320 | 400 | 472 | 650 | 690 | 740 | 751 | |
| ปริมาณการออกกําลัง (kW) | คอนท. | 15.9 | 18.8 | 19.5 | 15.6 | 15.7 | 14.1 | 14.1 | 11.8 |
| int | 20.1 | 23.5 | 23.2 | 21.2 | 18.3 | 17 | 18.9 | 17 | |
| การลดความดันสูงสุด (MPa) | คอนท. | 17.5 | 17.5 | 17.5 | 15 | 14 | 12.5 | 12 | 10 |
| int | 21 | 21 | 21 | 21 | 16 | 16 | 14 | 12 | |
| สูงสุด | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 18.5 | 14 | |
| ความไหลสูงสุด (L/นาที) | คอนท. | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| ความดันเข้าสูงสุด (MPa) | คอนท. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| int | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| น้ําหนัก (kg) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 12.6 | |
* ความดันต่อเนื่อง: คุ้มค่าของมอเตอร์ที่ทํางานต่อเนื่อง
* ความดันระยะสั้น: คุ้มค่าของมอเตอร์ทํางานใน 6 วินาทีต่อนาที
* ความดันสูงสุด:ค่าสูงสุดของมอเตอร์ทํางานใน 0.6 วินาทีต่อนาที
ซีรี่ย์ BM ผลิตโดย Hanjiu (เข้ากันได้กับ Danfoss)
(1) ความสําคัญทางเทคนิค
1การออกแบบห่อม้วนแบบกระดุมรองรับภาระแกร่ง / ราเดียลที่สูงด้วยความดันการทํางานต่อเนื่อง 20.5 MPa และความดันระยะสั้น 31 MPa3
2 การออกแบบแบบจําแนก ให้บริการหลากหลายแบบของ flange และ port น้ํามัน ปรับตัวให้กับความต้องการการติดตั้งที่ซับซ้อน
3ประหยัด: ราคาต่ํากว่าแบรนด์ยุโรปและอเมริกา 20-30% และผ่านการรับรอง ISO และมีคุณภาพคงที่
วัตถุและวิธีการทดสอบ
(1) การทดสอบการตรวจสอบการเคลื่อนที่: ภายใต้ความดันที่ไม่มีภาระวัดความเคลื่อนที่ที่ความเร็วใด ๆ ของความเร็วที่ตั้งจาก 20% ถึง 50% ของความเร็วปริมาณและความเคลื่อนที่ที่ความเร็วปริมาณ.
(2) การทดสอบประสิทธิภาพ: 1 ณ 25% ของอัตราการหมุนและความดันนามหมาย วัดอัตราการไหลและข้อมูลระยะแรกอื่น ๆ หลังจากการดําเนินงานได้มั่นคงตามวิธีข้างต้น, ได้ถูกวัดจาก 25% ของความดันนามสัญลักษณ์ถึงความดันนามสัญลักษณ์ระหว่างมากกว่าหกกลุ่มของข้อมูลที่เท่ากันของจุดความดันการทดสอบ; 2 ในความเร็วสูงสุดและความเร็วนามสัญลักษณ์ 85%, 70%, 55%, 40%, 25%,ตามลําดับ, เพื่อวัดจุดความดันการทดสอบด้านบนของกลุ่มข้อมูล; 3 วิธีการทดสอบด้านกลับและวิธีการทดสอบด้านหน้าคือเหมือนกัน; 4 อุณหภูมิทางเข้า 20-35 °C และ 70-80 °C และ 70-80 °Cภายใต้สภาพอุณหภูมิทางเข้า 20-35 °C และ 70-80 °C, วัดประสิทธิภาพขนาดของมากกว่า 7 จุดความดันเท่ากันในช่วงความดันที่ไม่มีภาระกับความดันนามหมายที่ความเร็วนามหมาย;10-28) และเส้นโค้งการทํางานที่ครบวงจร; 6 จัดเส้นโค้งประสิทธิภาพเมื่ออุณหภูมิน้ํามันอยู่ที่ 20-35 °C และ 70-80 °C
(3) การทดสอบประสิทธิภาพการเริ่มต้น: ใช้วิธีการเริ่มต้นแรงหมุนคงที่หรือวิธีการเริ่มต้นแรงกดดันคงที่, กับค่าแรงหมุนคงที่หรือแรงกดดันคงที่ที่แตกต่างกันวัดความดันเริ่มต้นหรือทอร์คของแกนออกของมอเตอร์ในมุมระยะที่แตกต่างกัน, และในทิศทางไปข้างหน้าและด้านหลังที่ 25%, 75%, 100% ของความดันนามและสภาพความดันกลับที่กําหนดไว้ ตามลําดับ และคํานวณประสิทธิภาพการเริ่มต้น
(4) การทดสอบการทํางานความเร็วต่ํา ภายใต้สภาพความดันนามและความดันกลับที่กําหนดซ้ําการวัดความเร็วขั้นต่ําในทิศทางบวกและลบ โดยไม่ใช้วิธีการลดความเร็วเป็นระยะ และเพิ่มความเร็วเป็นระยะ.วัดความเร็วขั้นต่ําจาก 50% ของความดันนามฐานไปยังความเร็วขั้นต่ํา 4 จุดความดันเท่ากันระหว่างความดันนามฐานตามวิธีข้างต้นและทดสอบจุดความดันในการทดสอบการควบคุมทางบวกและลบมากกว่า 5 ครั้ง.
